Una fuente de alimentación (o fuente de poder) es un aparato electrónico que nos permite convertir la corriente alterna, suministrada por la red eléctrica del hogar, en corriente continua (o directa).
La utilidad principal en CB es la de proporcionar electricidad de bajo voltaje (12 ó 13.8 voltios) a los dispositivos electrónicos de nuestra estación, principalmente al transceptor, y en concreto a las emisoras móviles cuando las queremos utilizar en base, dado que éstas están fabricadas para tomar la electricidad de la tensión suministrada por la batería de los vehículos.

Los amperios
El amperio es una medida de la intensidad de la corriente eléctrica y es proporcional al consumo de todo dispositivo electrónico, es decir: a más intensidad (amperios), más potencia consumida.
El consumo de una estación de CB estándar no va más allá de los 4 ó 5 amperios (A). Los transceptores con SSB puede que alcancen los 7 u 8 amperios. Así, al analizar las características de una fuente de alimentación, tendremos en cuenta que la intensidad máxima que proporcione siempre esté por encima del consumo que el fabricante indique para el conjunto (suma de intensidades) de cada uno de los aparatos que vayamos a conectar a la fuente.

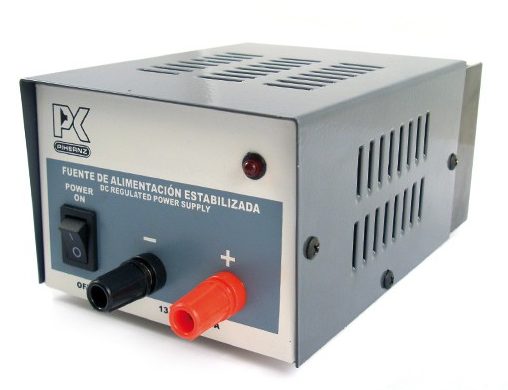

Una fuente de 3/5 A. es suficiente para un equipo básico de CB (Foto cortesía Pihernz)
Una fuente de 3/5 A. es suficiente para un equipo básico de CB (Foto cortesía Pihernz)

Siempre que usemos la corriente continua hay que respetar la polaridad de la fuente y los aparatos que vamos a alimentar. Haremos coincidir los polos positivo (+, rojo) de uno (fuente) con el positivo (+, rojo) del otro (aparato); y negativo (-, negro) de uno (fuente) con el negativo (-, negro) del otro (aparato).



Existen dos tipos importantes de fuentes de alimentación:

  • Fuentes lineales: más voluminosas y pesadas, ya que contienen un transformador de línea, aunque no generan interferencias electromagnéticas ni ruido eléctrico.
    Fuente de alimentación lineal (foto cortesía Maas Elektronik - Locura Digital)
    Fuente de alimentación lineal (foto cortesía Maas Elektronik – Locura Digital)
  • Fuentes conmutadas: de tamaño reducido, muy potentes y ligeras. Pueden generar ruido eléctrico y causar ciertas interferencias.
    Fuente de alimentación conmutada (foto cortesía Maas Elektronik - Locura Digital)
    Fuente de alimentación conmutada (foto cortesía Maas Elektronik – Locura Digital)



Otros dispositivos de alimentación que pueden resultar útiles para el uso de aparatos de Banda Ciudadana son los convertidores de tensión.
Están destinados, principalmente, a reducir el voltaje de una fuente hasta convertirla en la tensión adecuada para el funcionamiento de nuestra estación de CB. En ese caso son convertidores cc/cc (de corriente continua a corriente continua). No es raro verlos en los vehículos pesados ya que, en vez de 12 voltios, las baterías de éstos suministran una tensión de 24 voltios. Estaremos hablando, por tanto, de un convertidor cc/cc de 24 a 12 ó 13.8 voltios.

Convertidor de voltaje (foto cortesía Maas Elektronik - Locura Digital)
Convertidor de voltaje cc/cc (foto cortesía Maas Elektronik – Locura Digital)

Los convertidores cc/ca pasan la tensión continua de la batería de 12/24 voltios a corriente alterna de 220 voltios y son rara vez usados en estaciones de CB.



No manipules los aparatos con conexión a la red eléctrica. Si lo haces, procura poner mucho cuidado y atención. Si no estás seguro, busca el consejo y la ayuda de un técnico especialista.

.

Comparte esto ahora:

44 comentarios

  1. una cosa llo tengo una fuente de alimentacion marca cte internacional modelo hq50 de 5 amp el modelo de la placa del circuito es hq new derepente empezo a dar 30 vol en vez de 13 de que sera lla que aunque la regule no baja da 28v y mirando con un polimetro los componentes esta bien…un saludo

    1. SE ROMPIO EL REGULADOR DE VOLTAJE ….HABRE LA FUENTE Y BUSCA UN REGULADOR
      QUE NORMALMENTE ES UN CIRCUITO INTEGRADO.-ES TODO ¿QUE MAS?

    2. Se inutilizo el regulador de voltaje …por eso no baja …cambia por un LM317 REGULADOR UNIVERSAL DE TRES TERMINALES

      1. El lm317 controla una prqueña corriente del orden de los 4 amperes ,pero con los transistores 2N3055 (6) AL MENOS AUMENTAS LA CORRIENTE HASTA LOS 40 AMPERIOS

    3. Hola Rey León, en repuesta a tu comentario, es muy probable (en un 90%) que los transistores amplificadores de corriente eesten en falla.
      Saludos.

  2. Hola chicos. Soy 30PAA01, Paco, de Valencia. Me gustaría saber si seria posible o si algún compañero me pudiera decir si es posible sacar la toma de corriente del mismo mechero del coche para poderme poner la emisora en el coche, ya que para esto soy un autentico patán. Despues de muchísimos años sin poder emitir por diversas circunstancias por fin he encontrado un buen aparato, una Excalibur Samurai, muy muy similar a la Jopix 3900, y quisiera poder ponerla en el coche. Muchas gracias a todos y ojalá pueda continuar con esta afición hasta que me lleven con las patas por delante. 73 – 51 para todos.

    1. Hola Paco, para emisora por su consumo elevado, lo ideal es que pongas un cable directo desde la batería a la emisora, eso sí, con fusibles.
      Un saludo
      Jose

    2. QUIERES DECIR DEL ENCENDEDOR DE CIGARRILLOS(DEJA DE FUMAR HACE MAL ,,,PESIMO) BUENO RESPECTO A LA PREGUNTA …PRIMERO DEBES CONSEGUIR UN ENCHUFE PARA ENCENDEDOR DE CARRO(AUTOMOVIL) Y LUEGO DEBES TRATAR DE INCORPORAR DENTRO DEL MISMO ENCHUFE UN DIODO RECTIFICADOR TAL COMO 1N4117 PARA EVITAR LA INVERSION DE VOLTAJE Y LUEGO SIN OLVIDAR UN FUSIBLE EN SERIE….ES TODO ( MIDE CON UN TESTER ANTES DE CONECTAR AL TRANSCEPTOR

      1. es pesimo sacar energia del encendedor de cigarros,lo ideal un trozo de cable de automovil grueso y dos fusibles (2) en linea

    3. Tengo un radio cb galaxy Dx98 vhp por cual seria el motivo que se quemaran los transistores de salida

    4. Tengo un radio cb galaxy Dx98 vhp por cual seria el motivo que se quemaran los transistores de salida

    5. SI LE LLAMAS MECHERO ,ACA EN SUDAMERICA SE LLAMA ENCENDEDOR ,BUENO SI SE PUEDE CONECTAR EL RADIO S LOS 12VCC DELAUTO PERO CON LA PRECAUCION DE CONECTAR UN RELE QUE ESTA SENSANDO LOS 12VCC , A TRAVES DE UN ZENER MAS UN AMPLIFICADOR SE ACTIVA EL RELE Y LA ENERGIA PASA A CORTOCIRCUITO ROMPIENDO UN FUSIBLE ,ESTO PROTEGE LA RADIO

      1. No se escribe TODO con mayúsculas.
        Sencillamente porque se leer peor.

  3. Por favor quisiera saber pues tengo un Midland de 40 canales se me fundió el fusible lo tire y no se de cuantos ampéres tengo que ponerle. Gracias saludos de José María

    1. 4 Amper es el fuse…..pero primero trata de medir la corriente real con un tester en escala de corriente conectado en serie con la fuente y el transceptor….sin olvidar conectar la antena ya que puedes quemar la etapa amplificadfora de RF …..saludos exito ¿algo mas?

    2. Muy sencillo,usa el tester en escala de corriente DC (es decir en serie) y haces arrancar el equipo (transmisor) y lees la corriente que te la va indicar el instrumento en serie….deberia ser de alrededor 5amp no mas en TX

  4. hola espero me puedan orientar cual fuente de verdad sirve para un radio cb maca cobra gtl 148 por que ay demasiadas y no se por cual elegir gracias y saludos desde CD de México.

    1. UNA FUENTE TRADICIONAL CON TRANSFORMADOR—-QUE TE LA CONSTRUYA UN TECNICO ELECTRONICO……PERO TU LE DICES CLARAMENTE QUE ES DE ALTA CORRIENTE……EL PLANO COMO LO PUEDO DEJAR POR ACA

    2. Una fuente tradicional que te sumnistre en su salida 13,8 vcc sobre un maximo de 20 amperes para un CB cobra que no consume mucha corriente

  5. HOLA
    UNA PREGUNTA ES POSIBLE UTILISAR UNA FUENTE REGULADA PARA PC EN UNA EMISORA DE LA TALLA DE UN COBRA 148 GTL ?? O HAY ALGUNA MODIFICACION QUE SE LE DEBA HACER ?? YA QUE TENGO VARIAS FUENTES DE ALIMENTACION Y QUIERO APROVECHARLAS PARA TAL FIN
    ESPERO RESPUESTA
    GRACIAS

    1. En posible que este pasada de la corriente sobre un 5% esto le permite cuando module su equipo que se mantenga constante el voltaje que esta alimentado por la misma fuente,deben considerar que una pequeña variacion en el consumo(varia el voltaje) y con ello se produce el temido desplazamiento en frcuencia (aunque sea un PLL) Por lo cual la fuente es impoprtantisima , algunos radioaficionados tienen problema de gorjeo cuando modulan producto de una mala fuente….falta de corriente ¿que mas le puedo decir,,,,,? exito

    2. Trata de no hacerlo,se puede pero es perjudicial, actualmente muchos la emplean .El resultado se vera a largo plazo …..sino se pitean el equipo antes

    3. No es por quitarte las ganas,pero como dije las peores fuentes son la conmutadas ,por es baratas …yo sigo prefiriendo las con el tradicional transformador de 220vac a 30 vac y con todos los elementos discretos…es mucho mejor y seguro

    4. NOOOOOOO POR NINGUN MOTIVO SON PESIMAS,ACERCA UN RECEPTOR PORTATIL AL LADO DE UNA FUENTE DE PC…..ESCUCHA LA CANTIDAD DE RUIDO (RF) QUE EMITEN SON MUY MALAS

  6. Mira No es necesario mentir,sino que decir la verdad ,las fuentes Switching por el solo hecho de ser economicas son las fuentes mas ruidosas ….propio de su operacion y lo peor de todo es que destruye en forma prematura algunos componentes (bobinas sulfatadas por efectos de la excesiva rf) Bueno yo aconsejo una fuente tradicional con transformador

    y esperate que un elemento se desestabilice te quema todo el equipo de comunicaciones

  7. Miren no es por ser negativo,pero si pueden armen ud. mismo una fuente de alta corriente-basta con disponer de un transformador (primario (220 vac. o 110 vac) secundario salida de alterna 30 vca. Un buen rectificador que soporte peack de 30 amp. y una conjunto de buenos condensadores tal como (4 en paralelo de 3300 uf ) y luego un par de reguladores lm317
    Luego de esto proceder a configura un set de 4 transistores 2n3055 para controlar la salida ,sin olvidar de colocar unas resistencias drenadoras a la salida de cada emisor de los 3055
    y desde luego acompañar la salida con un kit de 4 capacitores de 3000uf x30 vcc. mas todos los fusibles de p`roteccion exito es muy buena en su rizado

  8. Todos los circuito son autocontruibles,,,,,,,desde la fuente de poder hasta sintetizadores de frecuencia………..cualsquiera

  9. Sería posible ver un plano de fuente de poder de 10amp?

  10. Buenas tardes , ustedes creen que sería posible alimentar un transeptor Kenwood Tm271, con una salida de 25 w en baja y 60 w en alta con una fuente Kenwood PS20 de. de 4 a 4,5 AMP ?? desde ya agradezco sus comentarios. Saludos.

  11. Yo he visto unos convertidores de 120ca a 12dc con salida de encendedor muy economicos. Tambien he visto los mismos pero con un regulador tipo los que traen las LapTops, ¿creen que uno de esos jale con un radio de 25wtts?

  12. Hola.

    Mi padre me ha dado una maxcom 20E que usaba en su camión y yo quiero hacerla funcionar en casa para mi hijo. No se que fuente de alimentación debo adquirir y conectar. La emisora pone en la parte posterior que necesita 13,2V DC pero no se si con 12V me quedo corto y con 13,8 puedo estropearla. Además tampoco se que amperaje debería tener

    Muchas gracias por adelantado.

  13. Buen dìa , cuantos amperios debe tener una fuente de poder para un CB 148 GTL-DX, tengo una de 10 AMP, bastarà esa? Pero cuando modulo, no tengo reporte de señal. Gracias

  14. Poseo una fuente de alimentación que me sirve para alimentar un BC y un VHF, es fuente de alimentación y cargador de baterías, según la posición donde la coencto, cuando conecto los equipos al encenderlos emiten un ruido como si fuera una alterna, si cambio la llave y la pongo en ” línea” desaparece el ruido al encenderlos pero al pulsarlos aparece de nuevo, donde puede estar el problema, que debo hacer, espero tu respuesta gracias.

  15. Hola, una pregunta mi duda es si se puede usar un eliminador de corriente originalmente de una impresora para poder conectar mi cb 29 en casa las especificaciones del eliminador son las siguientes:
    Entrada- 100-240v-1A, 50-60Hz
    Salida- 19v=2.1A (2.1A)

    1. Hola, tal vez me equivoque…pero, imagino que donde dices “eliminador” entiendo que es “transformador” o “fuente de alimentación”…… y tal vez sea… cb27 en vez de cb29, si es así y la emisora no es de 24v, se le supone que su alimentación sería 13.8v, admitiendo de 12v a casi 15v. por lo tanto 19v. es demasiado; y si fuese de 24v. cosa que dudo, 19v. es poca alimentación….no sirve.
      Saludos.

  16. Hola cómo están ? Alguien conoce los transversores , para modular en 20/40 mts ? Cómo se consiguen en el mercado ? eBay – Amazon ? Gracias !

  17. Entonces, cuál de los dos tipos es el más recomendado?

    si por ejemplo la quieres destinar para un amplificador lineal, es más reocmendable la conmutada o la lineal?

  18. Tengo una fuente de alimentación SAMLEX de 13.8v 20-25 A al encenderla y medir con un polímetro marca 17.8v aprox. pero al conectarle la emisora y poner el botón de la misma en ON, vuelvo a medir con el polímetro y marca 21.4v ¿ cual podría ser el motivo ? gracias de antemano!!
